試験片

磁束インディケーター、シム試験片、ツールテストリング(ケトスリング) 、磁粉探傷試験片を販売しています。磁粉(検査液)および磁粉探傷器の性能確認や、磁束の強さや方向の確認に使用します。

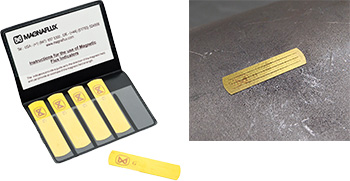

磁束インディケーター Magnetic Flux Indicator

磁束の強さや方向の確認に使用する、5枚セットの試験片です。
0.19mm、0.23mm、0.25mmの幅の異なる3つのスロットが施されており、表面は真鍮で被覆されています。

*スロットが1方向のみのため、多方向の磁化での使用には適していません。

磁束インディケーター

寸法:50 × 12mm(縦×横)
厚さ:0.25mm
スロット幅(Type G):0.19mm、0.23mm、0.25mm
枚数:5枚セット
規格:ASME BPVC、ASTM E709、ASTM E1444、ASTM E3024
品番:008M004

シム試験片 Quantitative Quality Indicator Test Piece Shims(QQIs)

シム試験片は、磁束の方向と相対的な強さの確認に使用する試験片です。磁粉探傷器(磁化装置)の日常的な性能確認に使用します。
AS 5371(Reference Standards Notched Shims for Magnetic Particle Inspection)に規定された寸法でノッチ(刻み目)が施されており、少なくとも試験片が30ガウスに磁化されたときに指示模様が出るように設計されています。

シム試験片

3C2-234

3C2-234(5枚セット)
寸法:19 × 19mm(縦 × 横)
厚さ:0.05mm
ノッチ深さ
外側:0.01mm(厚さの20%)
中央:0.015mm(厚さの30%)
内側:0.02mm(厚さの40%)
品番:625554

3C4-234

3C4-234(5枚セット)
寸法:19 × 19mm(縦 × 横)
厚さ:0.10mm
ノッチ深さ
外側:0.02mm(厚さの20%)
中央:0.03mm(厚さの30%)
内側:0.04mm(厚さの40%)
品番:625555

CX4-230

CX4-230(5枚セット)
寸法:20 × 20mm(縦 × 横)
厚さ:0.05mm
ノッチ深さ:0.015mm(厚さの30%)
品番:625553

規格(共通仕様):AS 5371、ASME BPVC Section V Article 7
ASTM E709、ASTM E1444、ASTM E3024

*CX-230およびCX-430は、(一社)日本検査機器工業会にてお求めください。

ツールテストリング(ケトスリング) Tool Steel Ring

ツールテストリング(ケトスリング)は、磁粉探傷器(磁化装置)の表面下の欠陥検出能力の確認に使用する試験片です。表面からの距離(深さ)が異なる12個のドリルホールが施されています。AS 5282(Tool Steel Ring for Magnetic Particle Inspection)に従い製作しています。

ツールテストリング(ケトスリング)

寸法:127.0 × 31.8 × 22mm(外径 × 内径 × 厚さ)
ドリルホールの深さ(表面からの距離):
①1.78mm、➁3.56mm、③5.33mm
④7.11mm、⑤8.89mm、⑥10.67mm
⑦12.45mm、⑧14.22mm、⑨16.00mm
⑩17.78mm、⑪19.56mm、⑫21.34mm
規格:AS 5282、ASME BPVC Section V Article 7
ASTM E709、ASTM E1444
検査成績書:付属
品番:159999

磁粉 アンペア数
FWDC/HWDC
人工欠陥
必要検出数
蛍光磁粉
(湿式)
500 3
1,000 5
1,500 6
2,500 7
3,500 9
染色磁粉
(湿式)
500 3
1,000 4
1,500 5
2,500 6
3,500 8
乾式磁粉 500 4
1,000 6
1,500 7
2,500 8
3,500 9

磁粉探傷試験片 Magnetic Particle Test Bar

磁粉探傷試験片(MPIテストバー)は、NAVSEA T9074-AS-GIB-010/271(Requirements for Nondestructive Testing Methods)の要求を満たす試験片です。磁粉探傷器の性能確認に使用します。縦方向と横方向の表面欠陥に加え、表面下にも深さの異なる欠陥を備えています。

磁粉探傷試験片

方式 フィールド方向 最小
アンペア数
欠陥
方向
交流(湿式) 円形ヘッドショット 160A
縦方向コイルショット 450A
HWDC/FWDC 円形ヘッドショット 400A
縦方向コイルショット 780-890A

寸法:254 × 31.8 × 9.5mm(縦 × 横 × 厚さ)

表面欠陥
表面:縦方向 約50.8 × 0.2 × 1mm(長さ × 幅 × 深さ)
横方向 約1.6 × 0.2 × 0.5mm(長さ × 幅 × 深さ)
裏面:縦方向 約1.6 × 0.2 × 0.5mm(長さ × 幅 × 深さ)
横方向 約31.8 × 0.2 × 0.6mm(長さ × 幅 × 深さ)
表面下欠陥(横方向)
欠陥寸法:約1.62 × 19.0mm(径×深さ)
表面からの深さ:①1.29mm、②1.51mm、③1.80mm、
④2.05mm、⑤2.31mm、⑥3.32mm
表面下欠陥(縦方向)
欠陥寸法:約1.62 × 44.5mm(径×深さ)、
表面からの深さ:2.36mm

規格(探傷システムとの併用)
NAVSEA T9074-AS-GIB-010/271、ASME BPVC Section V Article 7
ASTM E709、ASTM E1444、ASTM E3024
品番:189838
