Duplex IQI

デジタルX線画像の不鮮明さの把握・評価に使用するIQIです。

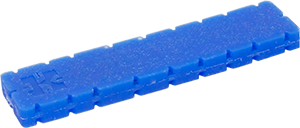

Duplex IQI 13D

Duplex IQI 13D

硬質プラスチックに、Φ0.8mm~Φ0.05mm(1D~13D)の13対のワイヤーが埋め込まれています。
各ワイヤーは、ワイヤーの直径と同じ間隔を空けて対に設置されています。
デジタルX線画像に表示されたDuplex IQIから、識別可能なワイヤーを数え、不鮮明さを把握します。

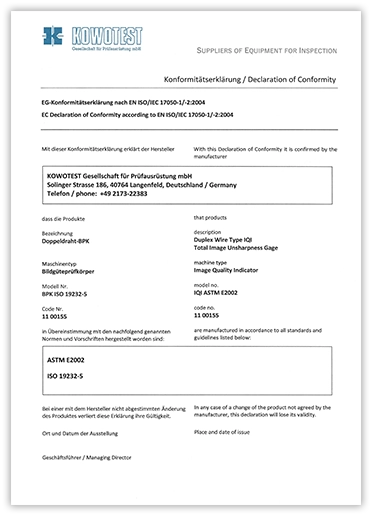

対応規格:EN 462-5、ISO 19232-5、ASTM E 2002

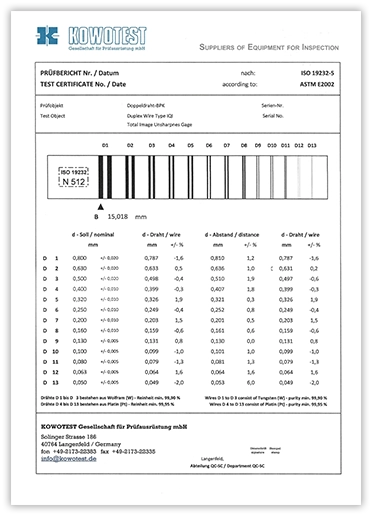

付属品:ケース、検査成績書

*ワイヤーを埋め込んでいる硬質プラスチックの色は、透明ではなく黄色となります。

ワイヤー ワイヤー径 対となるワイヤー間の距離 材質
1D 0.800 0.800 タングステン
2D 0.630 0.630
3D 0.500 0.500
4D 0.400 0.400 プラチナ
5D 0.320 0.320
6D 0.250 0.250
7D 0.200 0.200
8D 0.160 0.160
9D 0.130 0.130
10D 0.100 0.100
11D 0.080 0.080
12D 0.063 0.063
13D 0.050 0.050

Duplex IQI 15D

Duplex IQI 15D

硬質プラスチックに、Φ0.8mm~Φ0.032mm(1D~15D)の15対のワイヤーが埋め込まれています。
各ワイヤーは、ワイヤーの直径と同じ間隔を空けて対に設置されています。
デジタルX線画像に表示されたDuplex IQIから、識別可能なワイヤーを数え、不鮮明さを把握します。

対応規格:EN 462-5、ISO 19232-5、ASTM E 2002
付属品:ケース、検査成績書

ワイヤー ワイヤー径 対となるワイヤー間の距離 材質
1D 0.800 0.800 タングステン
2D 0.630 0.630
3D 0.500 0.500
4D 0.400 0.400 プラチナ
5D 0.320 0.320
6D 0.250 0.250
7D 0.200 0.200
8D 0.160 0.160
9D 0.130 0.130
10D 0.100 0.100
11D 0.080 0.080
12D 0.063 0.063
13D 0.050 0.050
14D 0.040 0.040
15D 0.032 0.032
