EddyView Prime

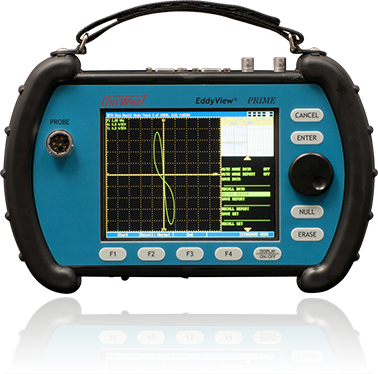

渦流探傷器 EddyView Prime

手動検査に最適な低価格モデル
エントリーモデルながら上位機種同等の検出能力

周波数:20Hz~15MHz
感度:0~114.0dB
フィルタ:ハイパス・ローパス(0-10KHz)
アラーム:ボックス、サークル、シングル
画面表示:位相平面・ストリップチャート

EddyView Primeは、割れ検査や異材判別に最適な手動検査用の高性能渦流探傷器です。

上位機種と同様の20Hz~15MHzの周波数レンジと、低ノイズ化を実現した新設計プラットフォームにより、微細な割れも見逃すことなく確実に検出します。6.5インチの大きく見やすいディスプレイ、操作性に優れたメニュー配置とコントロールノブにより直感的な操作が可能です。
アラーム形状は、ボックスとサークルに加え、Y軸のみ・X軸のみの設定にも対応します。測定条件や測定結果は、内部メモリに加え、SDカードやUSBメモリへ保存することもできます。
ストリップチャート表示は、アナログ感覚できずを把握することができます。またアナログ出力機能も備えており、外部のデータロガーやチャートレコーダーなどへの出力にも対応します。

EddyView Primeは、上位機種同等の基本性能を備えた、コストパフォーマンスに優れた手動検査用の渦流探傷器です。

特徴

20Hz~15MHzの幅広い周波数レンジ、様々なアプリケーションに対応可能

幅広い周波数レンジ

超低周波の20Hzから高周波の15MHzまで、非常に幅広い周波数帯域に対応します。 微細なきずから、表面近傍のきずの検出まで、あらゆる渦流アプリケーションで素晴らしい性能を発揮します。

新設計のプラットフォームにより、低ノイズ・欠陥検出能力を向上

新設計のプラットフォーム

新規に設計したプラットフォームにより、従来・他社装置に比べ、大幅なノイズ低減化と欠陥検出能力の向上を実現しました。

欠陥の把握がアナログ感覚で可能なストリップチャート表示

ストリップチャート表示
ストリップチャート表示2

様々なアラーム形状に対応

様々なアラーム形状
様々なアラーム形状2
様々なアラーム形状3
様々なアラーム形状4
様々なアラーム形状5

6.5インチの大きく見易いカラーLCDディスプレイ

大きく見易いカラーLCDディスプレイ
6.5インチカラーLCDディスプレイ

外部モニタへの出力端子付き 測定条件やデータはSDカードに保存可能

外部モニタへの出力端子付き
SDカードに保存可能

測定条件、データおよびレポートは、
SDカードに保存可能

動画

スリットきずの測定(自己比較方式)

スリットきずの測定(単一方式)

オプション

バッテリー&チャージャー
バッテリー&チャージャー

試験片
試験片

テフロンテープ
テフロンテープ

プローブ・試験片

EddyView Primeにお勧めのプローブと試験片

プローブ US-3716

鉄やステンレスの探傷で素晴らしい性能を発揮する汎用性に優れたペンタイプのプローブです。先端部がラウンドしているため、走査しやすく初心者にもお勧めです。リフトオフ信号を最小化するよう設計しているため、割れ(クラック)による信号が明瞭に表示されます。平坦部だけでなく溶接部の探傷にも適しています。また、ペンキ等の塗料が施された塗膜上からの探傷にも対応します。

プローブUS-3716の画像

プローブUS-3716の測定イメージ画像

プローブUS-3716の測定イメージ画像

試験片 TBシリーズ

名刺サイズの携帯性に優れた試験片です。0.2mm、0.5mm、1mmの深さの異なる3種類の放電加工による切り込みが施されており、渦流探傷器の始業前点検や感度調整に使用します。スチール、ステンレス、アルミニウム、チタンの4種類の材質を用意しています。

試験片TBシリーズの画像

試験片TBシリーズの画像

■仕様
切込み深さ:0.2mm、0.5mm、1.0mm
切込み幅:0.15mm
寸法:80mm × 35mm x 8mm (縦 × 横 × 厚さ)
*校正書類付き

仕様

周波数 20Hz-15MHz
ゲイン 0-114.0dB
チャンネル数 1チャンネル
ディスプレイ サイズ 6.5インチ カラーLCDパネル
画面表示 位相平面、ストリップチャート
トレース表示
ローテーション 0-359°(1°単位)
プローブ タイプ アブソリュート、ディファレンシャル
アブソリュート・リフレクション、ディファレンシャル・リフレクション
プローブドライブ LOW(2V)、MED(4V)、HIGH(7V)
回転(ロータリー)スキャナー -
周波数 フィルタ ハイパス:0-10KHz
ローパス:0-10KHz
アラーム タイプ ボックス、サークル、シングル
サンプルレート 1-25,000/秒
測定条件 1,000件
本体 寸法 290(W)× 190(H)× 76(D)mm
重さ(バッテリー含む) 2.2kg
電源 リチウムイオンバッテリー/AC電源
外部接続 プローブ接続 8ピン Burndy
Null/Clear入力 ステレオミニプラグ(φ3.5mm)
アナログ出力(±10V) BNC
外部モニタ出力 RGB
外部メモリ媒体 SDカード
