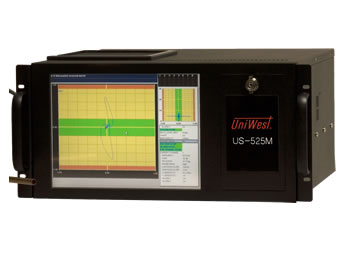

マルチチャンネル渦流探傷器 US-525M画像

マルチチャンネル渦流探傷器
US-525M

最大8チャンネルまで拡張可
各チャンネル毎に最大3つのゲートが設定可能

周波数:20Hz~10MHz
感度:0~99.0dB
フィルタ:ハイパス・ローパス(0〜10kHz)
アラーム:ボックス、サークル、シングル
画面表示:位相平面・ストリップチャート
チャンネル数:最大8チャンネル
入出力:アナログ出力、Null/Clear入力、イーサネット、RS-232C他

US-525Mは、最大8チャンネルまで拡張可能な高性能な渦流探傷装置です。優れた欠陥検出能力により、微細なきずも検出することができます。

各チャンネル毎に独立した設定を行うことが可能で、さらに最大3個のアラーム(しきい値)を各チャンネル毎に設定することができます。周波数は20Hz~10MHzに対応しているため、ラインでの部品検査や異材判別から、航空部品の検査まで、幅広い検査用途に対応します。さらに、あらゆるシステム構築ニーズに対応するため、豊富な入出力機能を搭載しています。

US-525Mは、システム用途に最適な高性能マルチチャンネル渦流探傷器です。

用途

  • クラック・表面傷
  • 溶接
  • パイプ(内挿コイル)
  • ワイヤー・パイプ・棒材(貫通コイル)
  • ファスナー
  • ボルト
  • 膜厚測定
  • 導電率測定
  • ベアリング
  • タービンブレード
  • ホイール
  • 材料判別
  • 焼き入れ

測定原理・測定方法

測定原理・測定方法

渦流探傷装置の測定原理と各種測定方法について説明します。

特徴

最大8チャンネルまで拡張可能なマルチチャンネル渦流探傷器

マルチチャンネル渦流探傷器
写真は4チャンネル仕様

微細なきずも探傷可能な優れた検出能力 & 12インチ(約30cm)の大型ディスプレイ

優れた検出能力
12インチディスプレイ

各チャンネル毎に最大3つのアラーム(しきい値)が設定可

ディスプレイ表示例1
ディスプレイ表示例2

あらゆるシステム構築に対応する豊富な入出力機能

入出力端子画像

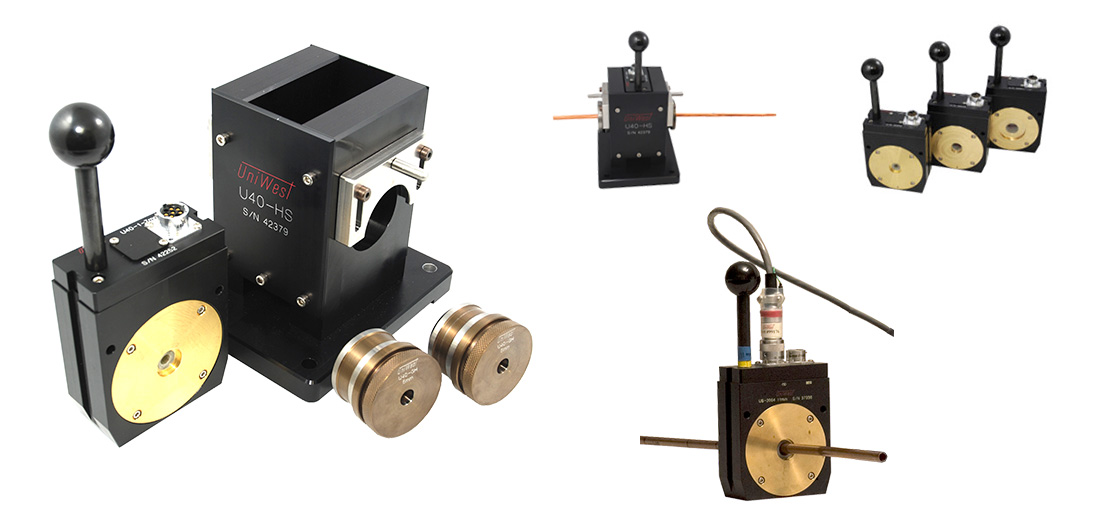

管材・棒材・線材(ワイヤー)測定用コイル・アクセサリー

管材・棒材・線材(ワイヤー)測定用コイル・アクセサリー

プローブ・試験片

プローブ

渦流探傷器用プローブ・スキャナー

ペンシル、アングル、リングプローブなど、様々なプローブをラインナップしています。
お客様の用途に応じた特殊プローブも製作します。

試験片

渦流探傷器用試験片

渦流探傷用の高品質な試験片です。
探傷感度や位相の調整、装置やプローブの性能確認に使用します。
日本検査機器工業会(JIMA)の試験片も扱っています。

仕様

チャンネル数 最大8チャンネル
周波数 20Hz〜10MHz
ゲイン 0〜99.0dB
ディスプレイ サイズ 12インチ カラーLCDパネル
画面表示 位相平面、ストリップチャート
トレース表示
ローテーション 0〜359°(1°単位)
プローブ タイプ アブソリュート、ディファレンシャル
アブソリュート・リフレクション、ディファレンシャル・リフレクション
プローブドライブ LOW(2V)、MED(4V)、HIGH(7V)
フィルタ ハイパス:0〜10kHz
ローパス:0〜10kHz
アラーム タイプ ボックス、サークル、シングル
アラーム数 各チャンネル最大3
出力 TTL、Open Collector(オプション)
内部ストレージ 32GB
測定条件 999件
測定結果 999件
本体 寸法 約480(W)× 220(H)× 470(D)mm
*19インチラックに格納可
重さ 約19kg
電源 AC電源(100〜250V 50/60Hz、 400W)
外部接続 プローブ接続 8ピン Burndy
RS232C 外部コントロール
イーサネット 外部コントロール・データ出力
RGB 外部モニタ出力
USB キーボード、プリンター、データ保存
その他 Null/Clear入力、アナログ出力(±10V)、アラーム出力、エンコーダー入出力
