渦流アレイ探傷器 EVi

渦流探傷器の未来がここに
革新的な表面きずのソリューション

周波数:150Hz-15MHz
感度:0~114.0dB
フィルタ:ハイパス・ローパス(0-10KHz)
アラーム:ボックス、サークル、シングル
画面表示:位相平面、ストリップチャート、オシロスコープ、Cスキャン
機能:マルチアレイ、8周波検査、回転スキャナー
入出力:アナログ出力、アラーム出力、イーサネット他

EViは、先進の機能を搭載した最高の渦流アレイ探傷器です。

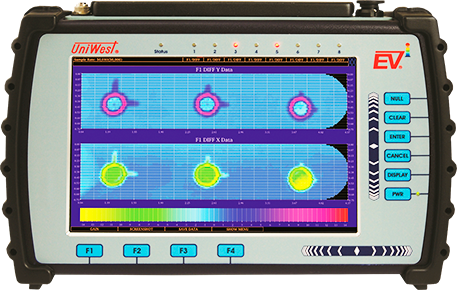

視覚的にきずを把握できるCスキャンに対応、10.1インチ(1,280×800ピクセル)の大きく美しいディスプレイに、精細な探傷画像を瞬時に表示します。
パワフルな処理能力が可能にした、8周波検査機能(絶対方式4+比較方式4)とマルチアレイプローブに対応する最大128チャンネル(絶対方式64+比較方式64)により、これでまでの渦流探傷器では想像することができない異次元の測定が可能です。 また、さらなる低ノイズ化により、卓越した検出能力を実現しました。
システムとの高度な連携にも対応しており、あらゆる検査ニーズを満たすことができます。

EViは、渦流探傷に求められるすべての機能を搭載した新世代の渦流アレイ探傷器です。

用途

  • クラック・表面傷
  • 溶接
  • パイプ(内挿コイル)
  • ワイヤー・パイプ・棒材(貫通コイル)
  • ファスナー
  • ボルト
  • 膜厚測定
  • 導電率測定
  • ベアリング
  • タービンブレード
  • ホイール
  • 材料判別
  • 焼き入れ

測定原理・測定方法

測定原理・測定方法

渦流探傷装置の測定原理と各種測定方法について説明します。

特徴

視覚的にきずを把握できるCスキャンに対応

リベット間のクラック

リベット間のクラック

リベット穴のクラック

リベット穴のクラック

ボルトホールのきず

ボルトホールのきず

ECS-3(表面検査用)

ECS-3(表面検査用)

ECS-5(ボルトホール検査用)

ECS-5(ボルトホール検査用)

10.1インチ(1,280×800ピクセル)の大きく美しいディスプレイ

大きく美しいディスプレイ
大きく美しいディスプレイ2

新設計のプラットフォームにより、低ノイズ・欠陥検出能力を向上

新設計のプラットフォーム

新規に設計したプラットフォームにより、従来・他社装置に比べ、大幅なノイズ低減化と欠陥検出能力の向上を実現しました。

豊富な入出力機能、システムへの統合にも対応

豊富な入出力機能

オプション

バッテリー&チャージャー
バッテリー&チャージャー

試験片
試験片

テフロンテープ
テフロンテープ

プローブ・試験片

プローブ

渦流探傷器用プローブ・スキャナー

ペンシル、アングル、リングプローブなど、様々なプローブをラインナップしています。
お客様の用途に応じた特殊プローブも製作します。

試験片

渦流探傷器用試験片

渦流探傷用の高品質な試験片です。
探傷感度や位相の調整、装置やプローブの性能確認に使用します。
日本検査機器工業会(JIMA)の試験片も扱っています。

仕様

周波数 150Hz-15MHz
ゲイン 0-114.0dB(0.01dBステップ)
ディスプレイ サイズ 10.4インチ 1,280×800ピクセル
画面表示 位相平面、ストリップチャート、オシロスコープ、Cスキャン
トレース表示
ローテーション 0-359.9°(0.1°ステップ)
プローブ タイプ アブソリュート、ディファレンシャル
アブソリュート・リフレクション、ディファレンシャル・リフレクション
プローブドライブ LOW(2V)、MED(4V)、HIGH(7V)、0-100%
スマートスキャナー
アレイプローブ
回転(ロータリー)スキャナー
周波数 8周波探傷機能
フィルタ ハイパス:0-10KHz
ローパス:0-10KHz
アラーム タイプ ボックス、サークル、シングル
アラーム数 8
出力 TTL、Open Collector、アラーム音
内部データ保存 300件
本体 寸法 350(W)× 222(H)× 66(D)mm
重さ 3.5kg(バッテリー 未装着時)
4.5kg(バッテリー×2 装着時)
電源 リチウムイオンバッテリー/AC電源
外部接続 プローブ・スキャナー接続 27ピン コネクター
アナログ出力(±10V) SMA
イーサネット 外部コントロール・データ出力
マルチI/O(DB25) エンコーダー、アラーム
USB1&2 キーボード、プリンター、データ保存、外部モニター
外部メモリ媒体 USBメモリ
